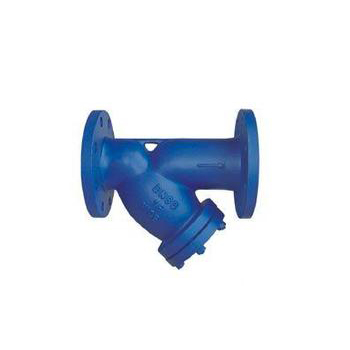

一、波紋管Y型過濾器概述：
Y型過濾器應用場合：熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。應用標準：結構長度標準：DIN3202-F1系列；法蘭標準：DIN2531-2545；殼體強度試驗1.5×PN
|
材質表 |
||
|
零件名稱 |
碳鋼 |
不銹鋼 |
|
閥體 |
GS-C25、WCB |
奧式體不銹鋼 |
|
閥蓋 |
GS-C25、WCB |
奧式體不銹鋼 |
|
網 |
SS304 |
奧式體不銹鋼 |
|
螺栓 |
B7 |
1Cr18Ni9Ti |
|
螺母 |
2H |
1Cr18Ni9Ti |
|
中密封墊片 |
柔性石墨+SS304 |
柔性石墨+SS304 |
二、波紋管Y型過濾器過濾網規格
|
水介質 |
20-10 MESH |
|
氣介質 |
40-100 MESH |
|
油介質 |
10-160 MESH |
三、波紋管Y型過濾器外形尺寸、重量、Kv值表
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
如有需要，可以制造成直通式閥體 |
|||
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
||||
|
重量 |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|||
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
||||
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
||||
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |
||||
